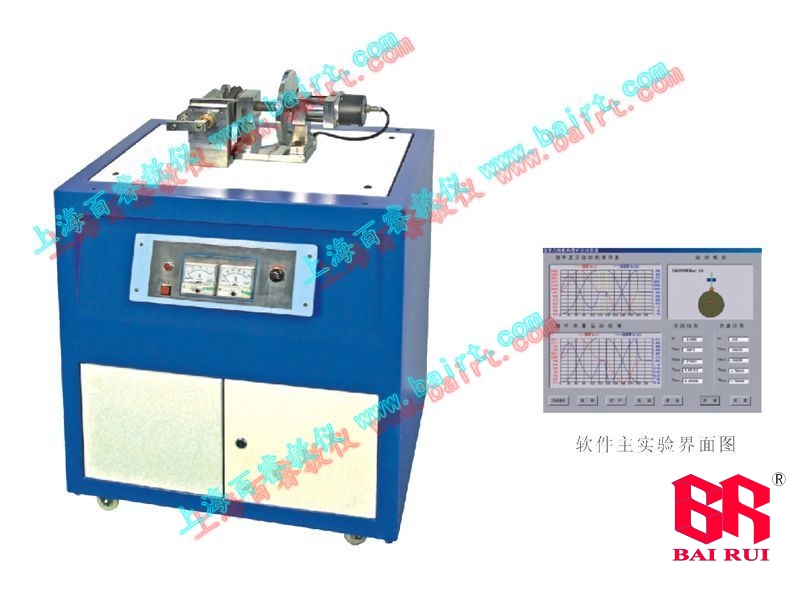

首页 > 供应产品 > 百睿BR-TLS型 凸轮机构运动检测分析实验台
| 型号 | BR-TLS | | 材质 | 见详情 | | 产地 | 上海 | | 额定电压 | 见详情 | | 类别 | 见详情 | | 类型 | 见详情 | | 外形尺寸 | 820×510×400 | | 执行质量标准 | 国标 | | 品牌 | 百睿 |  BR-TLS型 凸轮机构运动检测分析实验台 主要实验内容
1、凸轮的虚拟设计及实物拼装（可在一个实验台上拼装平面凸轮和圆柱凸轮两种机构）
2、平面凸轮（8种）及圆柱凸轮（1种）的廓线运动规律仿真及检测；
主要性能特点
1、可进行凸轮机构的简单拼装，可更换凸轮。
2、该实验台可对盘性凸轮和圆柱凸轮的运动规律进行检测和仿真分析；
3、测试系统采用先进的嵌入式单片机系统，测试数据精度高、速度快、稳定；
4、该系统配套软件以Vb为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点；
5、实验结果可以文体形式保存，并可在网络上发送及打印，便于网络化实验。
主要技术参数
1、电机功率：125W，调速范围：0-100rpm
2、凸轮参数：基圆半径：ro=30mm??**大升程：15mm
3、传感器参数： 角位移传感器：360栅/转 直线位移传感、行程：30mm
4、外形尺寸：820×510×400mm，重量：47kg | | |
|
