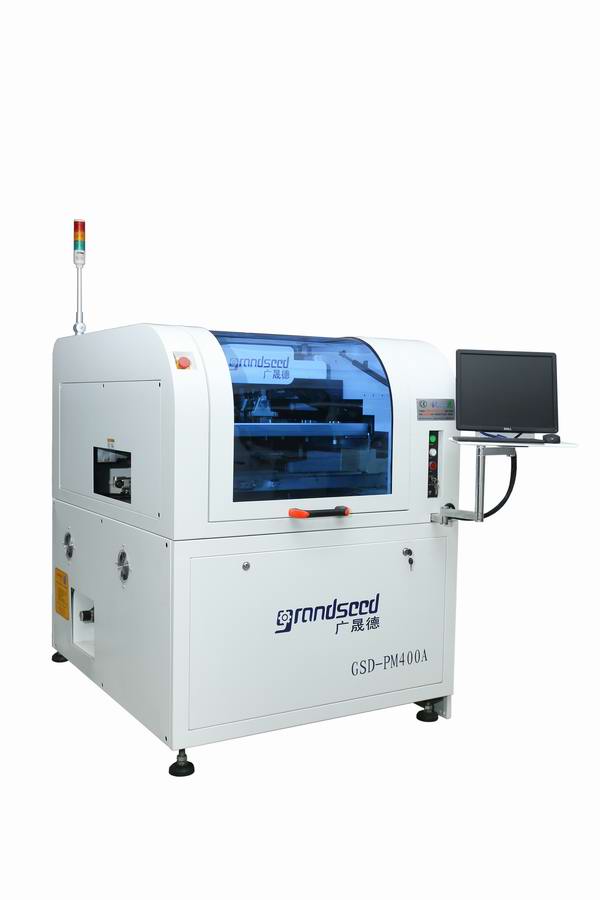

| 用途 | 电子制造 |
|---|---|
| 规格 | GSD-PM400A |
| 电源电压 | 220V |
| 别名 | smt印刷机 |
| 所属产业 | 机械设备 |
| 实验压力 | 60 |
| 功率 | AC220V 50HZ/60HZ |
| 长度 | 1146X1364X1440mm |
| 产地 | 深圳 |
| 类别 | 锡膏印刷 |
| 适用材质 | 线路板 |
| 适用对象 | 线路板 |
| 外形尺寸 | 1146(L)X1364(W)X1440(H)mm |
| 新旧程度 | 全新 |
| 印刷速度 | 6~300mm/sec |
| 印刷颜色 | 单色 |
| 重量 | 1000 |
| 操作方式 | 全自动 |
| 品牌 | 广晟德 |
| 型号 | GSD-400A |
| 加工定制 | 是 |
| 承印物厚度范围 | 0.2~6mm |
| 印版形式 | 平版 |
一、 全自动高精度锡膏印刷机GSD-PM401A规格参数表
| 项目 | 规格参数 | |
| 网框尺寸 | Min Size | 420X500mm |
| Max Size | 737X737mm | |
| Thickness | 25~40mm | |
| PCB **小尺寸 | 50X50mm | |
| PCB **大尺寸 | 400X300mm | |
| PCB 厚度 | 0.2~6mm | |
| PCB 翘曲量 | Max.PCB对角线1％ | |
| 传送高度 | 900±40mm | |
| 传送方向 | 左-右;右-左;左-左;右-右 | |
| 运输速度 | Max 1500mm/S （可编程） | |
| PCB的定位 | 支撑方式 | 磁性顶针/可手动调节顶升平台 |
| 夹紧方式 | 独特的顶部压平,边夹,真空吸嘴 | |
| 印刷头 | 两个独立的马达驱动印刷头 | |
| 刮板速度 | 6~300mm/sec | |
| 刮板压力 | 0~10Kg/cm2 | |
| 刮板角度 | 55°(标准 | |
| 刮板类型 | 钢刮板标准,胶刮板 | |
| 钢网分离速度 | 0.1~20mm/sec （可编程） | |
| 清洗方式 | 干、湿、抽真空（可编程） | |
| 工作台调整范围 | X:±5mm;Y:±5mm;θ:±2° | |
| 整机参数 Machine | ? | |
| 重复定位精度 | ±0.01mm | |
| 印刷精度 | ±0.025mm | |
| 印刷周期 | ≤7s (排除印刷和清洗) | |
| 换线时间 | <5Min | |
| 使用空气气压 | 4.5~6Kg/cm2 | |
| 电源 | AC:220±10%,50/60HZ 1Φ 3KW | |
| 控制方法 | 全电脑控制 | |
| 机器外形尺寸 | 1146(L)X1364(W)X1440(H)mm | |
| 机器重量 | 1000公斤左右 | |
| PCB传送过板高度 | 35mm | |
二、全自动高精度锡膏印刷机GSD-PM401A产品优势
1、准确的运输系统 2、自动有效的钢网洁净系统 3、全自动的网框设定 4、缩短印刷区运输导轨长度,同时在进板及出板位置增调缓冲区,提高整线生产效率 5、印刷区与缓冲区独立运作,印刷与进出板同时进行,节省时间6、用于生产速度要求较高的产品
