规格 | PM400A |
---|---|
用途 | 线路板锡膏印刷 |
商品品牌 | 广晟德 |
商品型号 | GSD-PM400 |
产品用途 | 电子线路板印刷 |
质保时间 | 一年 |
产地 | 深圳 |
类别 | 锡膏印刷 |
适用材质 | 线路板 |
适用对象 | 线路板 |
外形尺寸 | 1146(L)X1364(W)X1440(H)mm |
新旧程度 | 全新 |
印刷速度 | Max 1500mm/S |
印刷颜色 | 单色 |
重量 | 1000KG |
操作方式 | 全自动 |
品牌 | 广晟德 |
型号 | GSD-PM400 |
加工定制 | 是 |
承印物厚度范围 | 0.2~6mm |
印版形式 | 平版 |

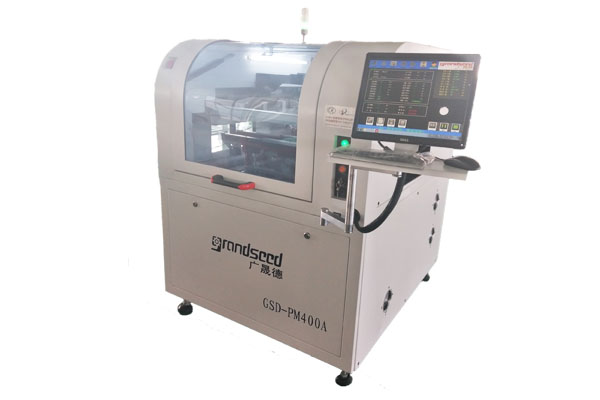

广晟德现货供应广晟德全自动锡膏印刷机质量保证,欢迎咨询洽谈。
项目 | 规格参数 | |
网框尺寸 | Min Size | 420X500mm |
Max Size | 737X737mm | |
Thickness | 25~40mm | |
PCB **小尺寸 | 50X50mm | |
PCB **大尺寸 | 400X300mm | |
PCB 厚度 | 0.2~6mm | |
PCB 翘曲量 | Max.PCB对角线1% | |
传送高度 | 900±40mm | |
传送方向 | 左-右;右-左;左-左;右-右 | |
运输速度 | Max 1500mm/S (可编程) | |
PCB的定位 | 支撑方式 | 磁性顶针/可手动调节顶升平台 |
夹紧方式 | 独特的顶部压平,边夹,真空吸嘴 | |
印刷头 | 两个独立的马达驱动印刷头 | |
刮板速度 | 6~300mm/sec | |
刮板压力 | 0~10Kg/cm2 | |
刮板角度 | 55°(标准 | |
刮板类型 | 钢刮板标准,胶刮板 | |
钢网分离速度 | 0.1~20mm/sec (可编程) | |
清洗方式 | 干、湿、抽真空(可编程) | |
工作台调整范围 | X:±5mm;Y:±5mm;θ:±2° | |
整机参数 Machine | ? | |
重复定位精度 | ±0.01mm | |
印刷精度 | ±0.025mm | |
印刷周期 | ≤7s (排除印刷和清洗) | |
换线时间 | <5Min | |
使用空气气压 | 4.5~6Kg/cm2 | |
电源 | AC:220±10%,50/60HZ 1Φ 3KW | |
控制方法 | 全电脑控制 | |
机器外形尺寸 | 1146(L)X1364(W)X1440(H)mm | |
机器重量 | 1000公斤左右 | |
PCB传送过板高度 | 35mm |
1、可编程悬浮印刷头:两套步进马达驱动,前后刮板压力单独可调,确保因刮板材质疲劳变形而产生的前后印刷不一致性;有效地控制行程,提高印刷效率,防锡膏外泄。 2、标准型不锈钢刮板,独特设计,提高刮片使用寿命 3、上视/下视视觉对准系统,确保印刷无偏差 4、干式/湿式/真空 可编程网板清洗系统,适用于不同大小之钢网 5、PCB夹持装置系统配置磁性顶针和真空吸盘确保PCB侧边柔性夹紧装置—保证PCB夹持时不会产生弯曲变形;PCB上压装置(特别适用于0.6以下的PCB)—保证PCB平整性
6、本设备适用于不同厚度PCB的高度手动调整平台—保证PCB与钢网接触.
