测量范围 | 20m |
---|---|
测量精度 | 正负10mm |
产地 | 石家庄 |
工作频率 | 500MHZ-1.8GHZ |
供电电源 | 两线制(DC24V)/四线制(DC24V)/AC220V) |
类型 | 导波雷达物位计 |
应用领域 | 化工行业,石化,电力,钢铁,冶金,矿产,造纸,食品与饮料,制药 |
品牌 | 河北石环 |
型号 | SHLD702 |
加工定制 | 是 |
电流信号 | 4-20 |
测量原理
导波雷达是基于时间行程原理的测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分,微处理器对此信号进行处理,识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成,距离物料表面的距离D与脉冲的时间行程T成正比:
D=C×T/2
其中C为光速

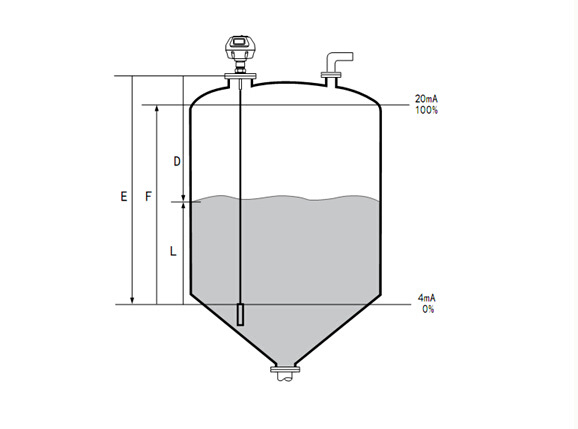

因空罐的距离E已知,则物位L为:
L=E-D
通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4-20mA输出。

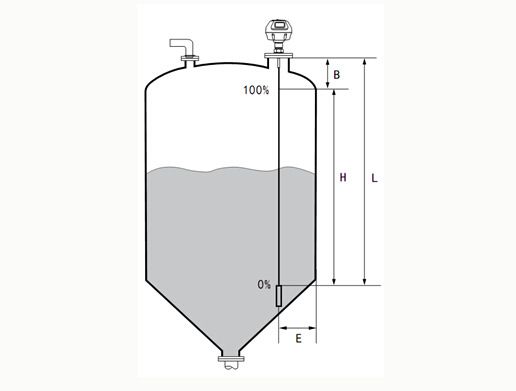

l 测量范围:
说 明:
H----测量范围
L----空罐距离
B----顶部盲区
E----探头到罐壁的**小距离
顶部盲区是指物料**高料面与测量参考点之间的**小距离。
底部盲区是指缆绳**部附近无法**测量的一段距离。
顶部盲区和底部盲区之间是有限测量距离。
注 意:
只有物料处于顶部盲区和底部盲区之间时,才能保证罐内物位的可靠测量。
产品规格(仅供参考,亲们有需要的话请先联系我们客服)
适用介质:固体粉料
应 用:水泥仓粉料的测量;粉煤灰粉料测量
防爆认证:Exia IIC T6 Ga/ Exd ia IIC T6 Gb
测量范围:30m
频 率:500MHz-1.8GHz
天 线:双缆式天线
测量精度:±5mm
过程温度:(-40~250)℃
过程压力:(-0.1~4)MPa
信号输出:(4~20)mA/HART
现场显示:四位LCD
电 源:两线制(DC24V)
/四线制(DC24V/AC220V)
外 壳:铝
过程连接:螺纹/法兰(选配)
石灰 粉尘 煤末等固体 液体专用测量的仪表设备
