产品认证 | ISO9001 |
---|---|
额定转速 | 750 |
适用领域 | 煤矿 |
执行质量标准 | 国标 |
品牌 | 鹤壁盛达 |
型号 | 煤矿用绞车 |
减速机种类 | 行星式 |
绳速 | 3 |
主轴装置的卷筒全部采用Q345钢板焊接而成。卷筒内部设有支环,属于厚壳薄支弹性支撑结构。

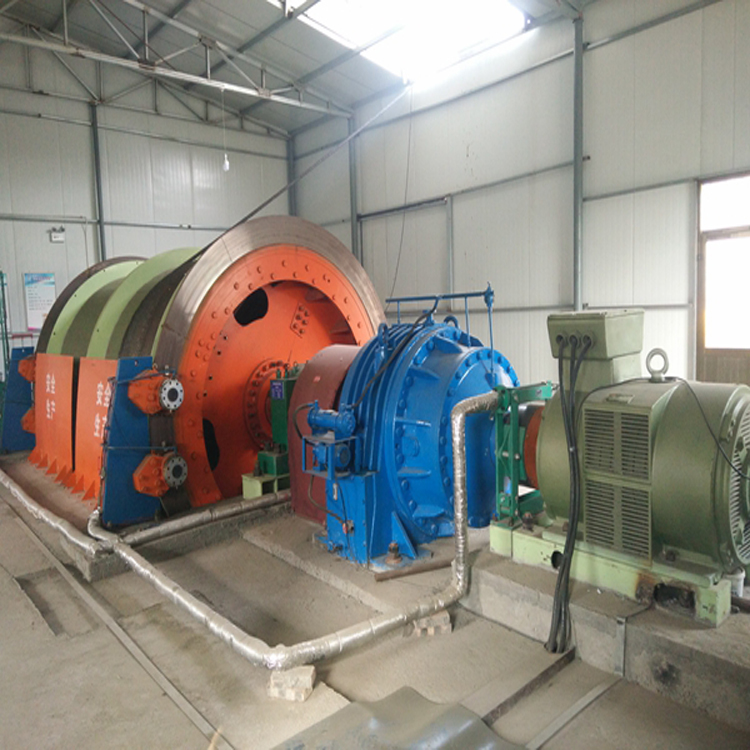

双筒主轴装置由主轴、轴承座、固定卷筒、活动卷筒、调绳离合器等主要零部件组成(见附图)。固定卷筒装在主轴的传动侧,其与轮毂的联接与单筒主轴装置相同。活动卷筒在主轴的非传动侧,活动卷筒的右幅板与轮毂采用高强度螺栓联接,其拧紧力矩各产品规格均为70.1×9.8Nm(70.1kgfm),通过耐磨瓦滑装在主轴上;左辐板上用高强度螺栓固定调绳离合器内齿圈,内齿圈右端装有耐磨瓦,滑装在调绳轮毂上,调绳轮毂以过盈配合方式与主轴联接传递扭矩。
主轴轴承采用滚动轴承结构,轴承选用调心滚子轴承,结构简单,安装维护方便,并提高设备的运转效率,降低了电耗。
双筒提升机的调绳离合器装置采用径向块式离合器结构。
双卷筒提升机的固定卷筒左、右侧都设置有出绳口,活动卷筒上的提升钢丝绳出绳口,必须设在左侧,以免两钢丝绳运行中集中到主轴中部影响主轴强度。
