| 电源相数 | 三相 |
|---|---|
| 额定功率 | 1000KVA |
| 频率特性 | 中频 |
| 外形结构 | 立式 |
| 品牌 | 一派电气 |
| 型号 | S11 |
| 绕组形式 | 三绕组 |
| 铁心形式 | 芯式 |
详细说明：

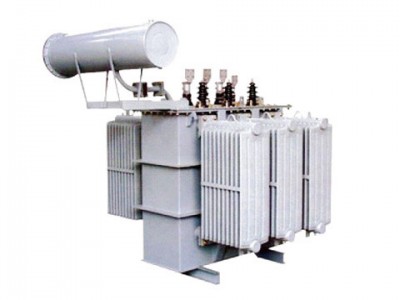

10KV级S9、Sll、S13系列变压器是恒力变压器有限公司引进的新技术开发研制的新产品,该系列产品具有较高的技术含量和较强的竞争力，具有良好的可靠性和抗短路能力。
本产品铁心采用**冷轧取向硅钢片卷制而成，无接缝,叠片系数增大,有效截面增大,并经过真空退火后,大大降低了空载损耗和噪音，增强了机械强度。在线圈绕制中，选用**软状态的铜扁线为保证绕组的紧密度和圆整度及降低绕组的温升，高压绕组的轴向油道及高低压间主空道均采用撑条帘。引线的选择原则是：电流密度符合低损耗要求,不高于绕组电流密度。
在铁心夹持下,上、下夹件均采用4-6mm弯制钢板夹 持，去掉木垫块，铁心垫脚直接固定在夹件上，大大提高了器身稳固性。器身与箱盖相连,改掉传统吊板结构，灵活、可靠。
