| 工作原理 | 常压 |
|---|---|
| 灌装头数 | 12 |
| 规格 | 12头 |
| 适用对象 | 果汁饮料 |
| 售后服务 | 一年保修 |
| 外形尺寸 | 2250X1600X2100 |
| 适用行业 | 食品 |
| 物料类型 | 液体 |
| 自动化程度 | 全自动 |
| 包装类型 | 瓶 |
| 品牌 | 张家港帅飞饮料机械 |
| 型号 | RCGF14-12-5 |
| 加工定制 | 是 |
全自动茶饮料/果汁饮料生产线果汁、茶饮料通常采用高温热灌装和无菌冷灌装两种方法，制作果汁、茶饮料的工艺要求严格，从PET瓶灌装的工艺技术、生产线的操作性、饮品品质等的综合比较来看，选用热罐装工艺是较为经济可靠的。热灌装要求果汁、茶饮料经 UHT瞬时超高温灭菌后保持在85℃～95℃之间的一个定值，且在很短的时间内灌装结束，属高温灌装。由于热灌装要具备高温灌装、满口灌装的功能，这就要求配有自动循环系统，便于低温物料循环加热及CIP循环清洗。卡瓶口灌装及输送。耐热PET瓶在高温灌装时，双向拉伸PET加热会收缩，收缩率一般为1％～3％，而瓶颈部位强度最大，这就要求灌装时采用卡瓶口定位方式最为合理，避免瓶身受到外力作用发生变形。同时，灌装完好的饮品，采用卡瓶口输送，可避免瓶身受到振动和挤压物料的溢出。

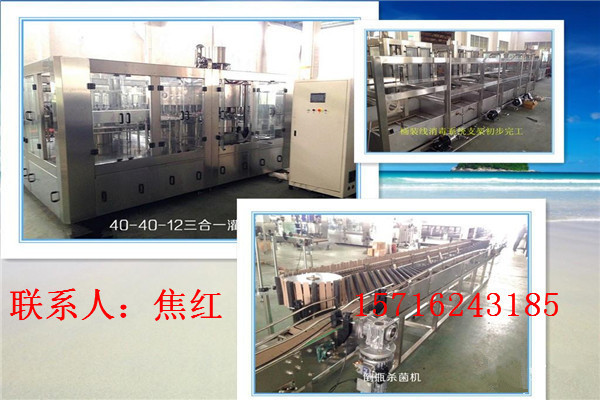

全自动茶饮料/果汁饮料生产线主要集冲洗、灌装、封口为一体的全自动多功能联合机组，它适用于各种不含汽饮料、矿泉水、纯净水、果汁、茶饮料等的冲洗、灌装、封口的全自动生产。整机设计独特、结构紧凑、外观美观、功能齐全、适应性强、操作维护方便、生产能力连续可调等优点，是目前国内最先进的不含气液体饮料灌装生产设备。
全自动茶饮料/果汁饮料生产线
技术结构特点
a.冲瓶部分：
本机为回转式冲瓶机，主要用于饮料、水等产品的新瓶冲洗之用。然后将瓶子送至灌装机进行产品的灌装。
PET瓶由分瓶星轮进入设备由夹钳和翻转机构夹住瓶口转至瓶口朝下，无菌水冲洗后沥干，自动翻转至瓶口朝上，经出瓶星轮输送至灌装机。设备主要结构与冲洗介质接触部分和外部防护罩均为优质不锈钢材料；开放式齿轮传动。
全新的不锈钢夹钳，结构简单，调整方便；与瓶口接触面积少，有效避免对瓶口的二次污染
冲瓶机装有接水盘以回收冲瓶水
冲瓶时,每瓶冲水量为：105ml/s（0.25MPa时）

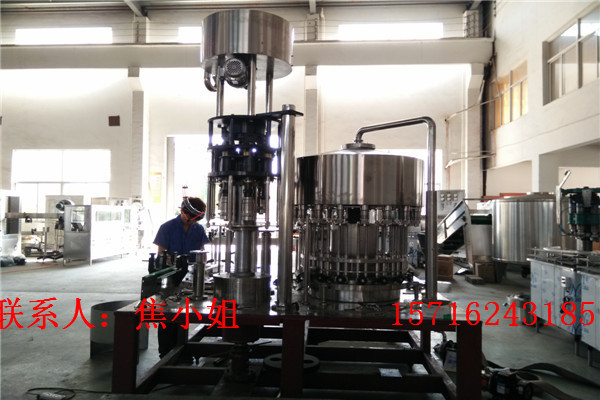

b.灌装部分：
灌装部分实现将物料灌装到由冲瓶机送过来的洗好的瓶子中。
灌装机是我公司自行设计,灌装阀拥有自主知识产权，运用压力灌装负压式回流的原理。
灌装阀采用压力灌装负压式回流的方式，灌装快捷灵敏，灌装液面精度高。阀内无弹簧,物料不与弹簧接触,利于阀内部的清洗。为保证灌装工艺，确保灌装温度，灌装阀在无瓶或停机时阀内物料处于微回流状态。
灌装缸采用满缸方式，以保证缸内的压力稳定。
全机具有完善的CIP清洗接口。
采用双导杆瓶提升结构，使瓶提升和对中稳定。
主传动采用齿轮传动即开式组合传动，其效率高，噪声小，寿命长，维修方便，润滑充分，采用变频器对机器的主电机转速进行控制，本机采用无级变频调速。
导瓶系统，结构简单，可根据瓶型进行快速方便变更，整机采用卡瓶颈结构输送。
整机PLC自动控制,故障在线显示，如堵瓶、缺盖等。
本机的关键零部件及电器元件采用进口产品。
c.拧盖部分：
拧盖部分将由理盖器整理好的盖子拧到已灌装好产品的瓶子上，并由输送链送至后道工序。
拧盖机通过减速机带动回转盘转动。使盖在离心力的作用下从出盖口离开料斗。在出口处有正反盖分离装置，当反盖经过时，盖自动落入返回管道中，通过风力自动把反盖吹入料斗。只有正盖才能顺利进滑道内，料斗内的盖量通过光电开关自动检测来控制输盖机，以保证下盖达到最佳效果。当正盖进入滑道后即可顺利进入喂盖盘，为防止意外，在滑道上同时配置了一个防反盖的拨盘，确保进入喂盖盘的盖正确，在滑道上还配置了一对光电开关，当检测到无盖时，就立即停止主机。为了有效剔除无防盗圈的坏盖及清理料斗时的余盖，在料斗出口正对面有一活动出口可满足此功能。
拧盖为磁力拧盖，具有过载保护功能，且拧盖力矩稳定可靠。封盖无啃盖、高盖、歪盖、卷边现象。
| 型号Model | RCGF14-12-5 | RCGF18-18-6 | RCGF24-24-8 | RCGF32-32-10 | RCGF40-40-10 |
| 生产能力Producbon Capacity(600m)(b/h) | 3000-4000 | 5000-7000 | 8000-10000 | 12000-15000 | 14000-18000 |
| 灌装精度Filing Precision | 1％(液面定压）（Liquid Leve) | ||||
| 聚脂瓶规格Polyester Bottle Standard(mm) | 瓶径（Bottle Diameter)Φ50-Φ100;瓶高（Height）：150-310 | ||||
| 适用盖形Suitable Cap Shape | 塑料螺纹盖（Plastic Screw Cap) | ||||
| 冲瓶用水压力Water Pressure of washing Bottle(Mpa) | 0.2-0.25 | ||||
| 总功率Total Power(kw) | 5.5 | 7.68 | 9.18 | 10.28 | 11.28 |
| 总重量Total Weight(kg) | 2200 | 3000 | 4000 | 5000 | 6500 |
| 外形尺寸Dimension（LxWxH)(mm) | 2250×1600×2100 | 2430×1800×2100 | 3050×2060×2100 | 4050×2300×2100 | 4430×3280×2700 |
张家港市盛尔腾饮料包装机械厂是隶属于张家港帅飞饮机的生产销售公司，公司座落于江苏长江之滨，东部沿海国家文明卫生城市，地理位置优越，东临上海，西镶南京，南接江苏的经济腹地苏.锡.常地区，水陆交通极为便捷。
本公司是一家集生产研制，技术服务，新品开发于一体的饮机制造企业，拥有一流的技术研发和丰富经验的技术团队，公司主要产品有矿泉水、纯净水、汽水、热灌装生产设备能满足95℃以下热灌装技术要求，灌装阀及物料进出管路无卫生死角，同时配有CIP自清洗接口，封盖前设有对瓶口RO水冲洗装置，以确保瓶口无发霉现象， 采用磁力扭矩式拧盖头，实现 抓盖、拧盖功能。拧盖力矩无级可调，具有恒力矩旋封塑盖功盖。整机采用人机界面触摸屏控制、PLC电脑程序控制、变频器控制等先进技术。具有供盖系统自动控制、灌装温度自协检测、物料高温报警、低温停机并自动回流、无瓶不加盖、缺瓶等待、缺盖停机功能。等成套生产线及水处理设备.
本公司秉承“好用的才是最好的"之理念，致力于为客户提供全面完善的饮料工厂解决方案。公司坚持自主研发生产，从原材料的精挑细选，到细节做工的苛求，从前期的厂房布置建议，到后期的产品技术支持，都只是一个目标----为客户提供高性价比的产品，为您的顺畅生产保驾护航！并诚挚地恭请社会各界朋友来公司指导洽谈共展鸿途.
