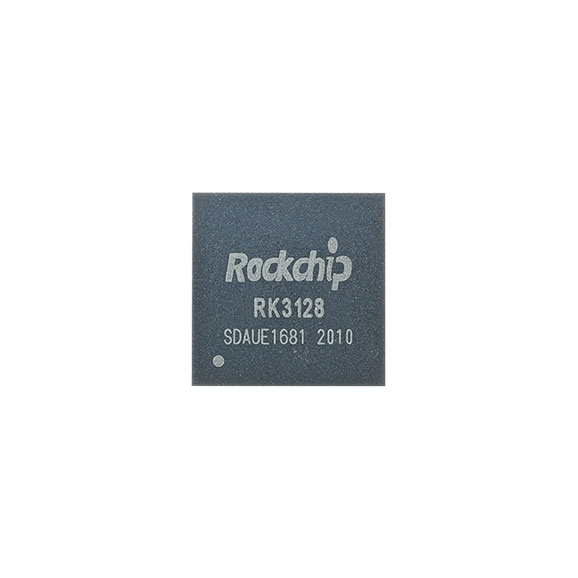

| CPU | RK3128 |
|---|---|
| 内存 | 1GB |
| FLASH | 8GB |
| 产地 | 广东 |
| 尺寸 | 45mm*45mm |
| 封装 | BGA |
| 规格 | 1G |
| 加工定制 | 是 |
| 工作电源电压 | 5V |
| 核心 | 四核A7 1.3GHz |

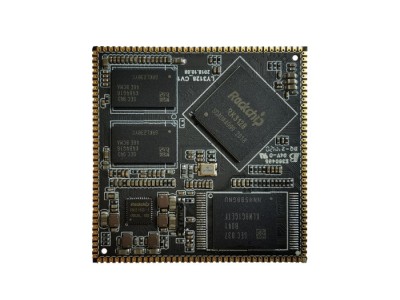

| 核心板系统参数 | ||
| CPU | RK3128 | |
| 主频 | 四核A7 1.3GHz | |
| 内存 | 标配1GB，512GB和2GB可定制 | |
| 存储器 | 标配8GB emmc | |
| 电源IC | 使用RK816,支持动态调频 | |

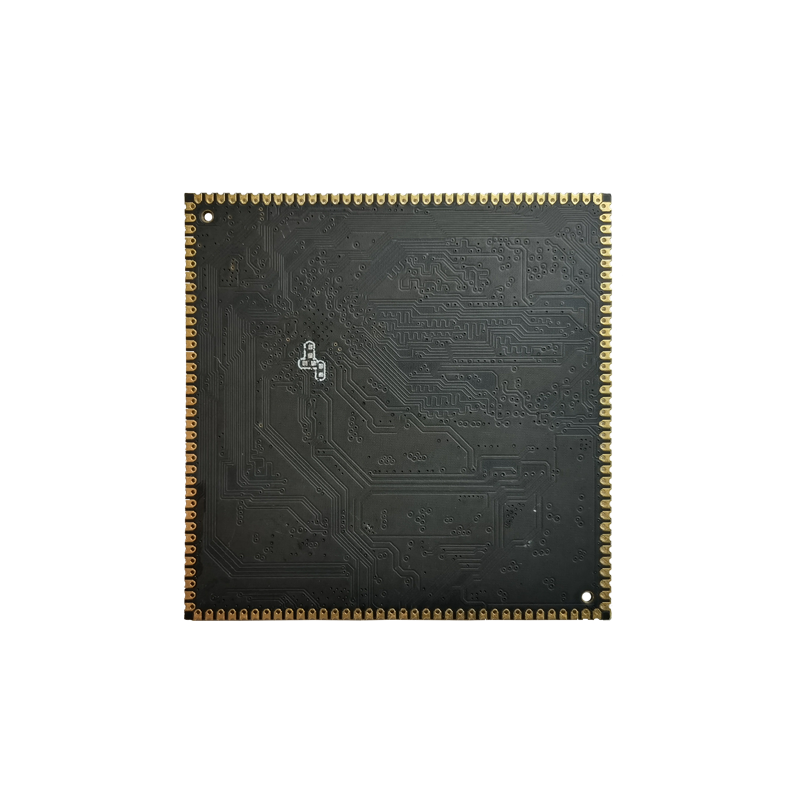

| 核心板结构参数 | ||
| 外观 | 邮票孔 | |
| 尺寸 | 45mm*45mm*3mm | |
| 引脚数量 | 144pin | |
| 引脚间距 | 1.2mm | |
| 板层 | 6层 | |
| 核心板支持的主要接口介绍 | ||
| USB HOST 接口 | 1 路HOST2.0 | |
| USB OTG 接口 | 1 路OTG2.0 | |
| UART 接口 | 3 路串口，2 路带流控，1 路用于 DEBUG | |
| PWM 接口 | 3 路PWM 输出 | |
| IIC 接口 | 4 路 IIC 输出 | |
| SPI 接口 | 1 路 SPI 输出 | |
| ADC 接口 | 3 路ADC 输入 | |
| Camera 接口 | 1 路BT656/BT601 | |
| HDMI 接口 |
| |
| 启动配置接口 | 核心板自动适配 | |
| LCD 接口 | TTL、LVDS、MIPI 接口三选一 | |
| Touch 接口 | 电容触摸 | |
| 音频接口 | AC97/IIS 接口，支持录放音 | |
| SD 卡接口 | 2 路 SDIO 输出通道 | |
| emmc 接口 | 板载 emmc | |
| 以太网接口 | 支持千兆以太网 | |
| 核心板电气特性 | ||
| 输入电压 | 5V 输入 | |
| 输出电压 | 3.3V/4.2V | |
| 工作温度 | -10~70 | |
| 储存温度 | -10~80 度 | |
