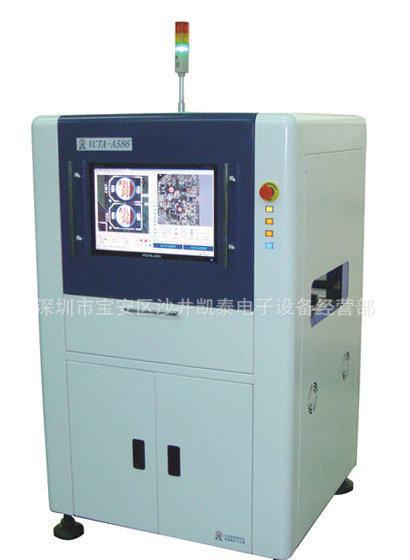

经销 AOI光学检测仪 在线式(in-line)VCTA-A586AOI检测仪
经销 AOI光学检测仪 在线式(in-line)VCTA-A586AOI检测仪
浏览:
653
单价:
216000.00元/台
最小起订量:
1 台
供货总量:
发货期限:
自买家付款之日起
天内发货
有效期至:
长期有效
最后更新:
2022-07-19 14:07
详细信息
规格参数:
类别
项目
规格参数
视觉识别系统
判别方法
结合权值成像数据差异分析技术、彩**像对比、颜色提取分析技术、相似性、二值化、OCR/OCV、通路测试等多种算法
摄像机
高速彩色摄像机
分辨率: 12微米
(另有15/12/10微米可供选配)
光源
环形塔状架构,超亮红绿蓝白LED频闪光源
FOV
16x16mm光源有效应对FOV:20
x20mm
图像处理速度
0201元件
<7毫秒
每画面处理时间
< 150毫秒
检测内容
锡膏印刷
有无、偏斜、少锡多锡、断路、污染
零件缺陷
缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损
焊点缺陷
锡多、锡少、连锡,铜箔污染等(符合ROHS无铅焊接检测要求)
可检测最小元件及间距
0201 & 0.3mm pitch
机械系统
PCB 传送系统
Left to Righ
t(Optional,right to left)V-tun. 轨道高度:900±200mm基板,固定方式:bottom-up 固定,顶针功能可校正大板弯曲。自动进出板和自动宽度调整系统,符合SMEMA标准。
可测PCB尺寸
50×50毫米~510
x460毫米(可根据客户要求定制更大尺寸)
PCB厚度/重量
0.3毫米~3.0毫米/3千克
PCB翘曲度
<2毫米(有夹具辅助矫正变形)
零件高度
Top≤25mm,Bottom≤10mm(特殊要求可定制)
最小零件
0201元件
X、Y平台
驱动设备
交流伺服电机系统,Camera在x/y方向移动(PCBA固定不动可利于锡膏印刷和贴片之后的检查)
定位**
<10微米
移动速度
500毫米/秒
软件系统
操作系统
Microsoft Windows XP Professional
AOI制程序
特点
实时建立标准图像,自动计算数据及误差阀值。权值成像数据差异分析技术,学习Ok样品,CAD导入,测试数据统计反馈、标准元件库功能
操作界面
图形化编程,所见即所得。中文/英文,繁体/简体
Mark
点数
可选择2个常用的Mark点,拼版多Mark功能
识别速度
0.5秒/个
联网功能
可以和NG终端联网,可在REPAIR STATION 检查,维修PCBA 错误
控制系统
电脑主机
工业控制计算机,Intel四核CPU,2G DDR内存,500G硬盘
显示
19英寸液晶宽屏显示器
19 inch TFT
网络通讯
支持TCP/IP及Microsoft 网络系统
其它参数
机械外形尺寸(L*W*H)
91x87x147cm (高度含地脚不含信号灯)
重量
约580公斤
电源
交流220伏特±10%,频率50/60Hz,额定功率1200W,自带UPS不间断电源
使用环境
温度10-40℃,湿度 30-80%RH
备注
本设备不需要使用压缩空气
