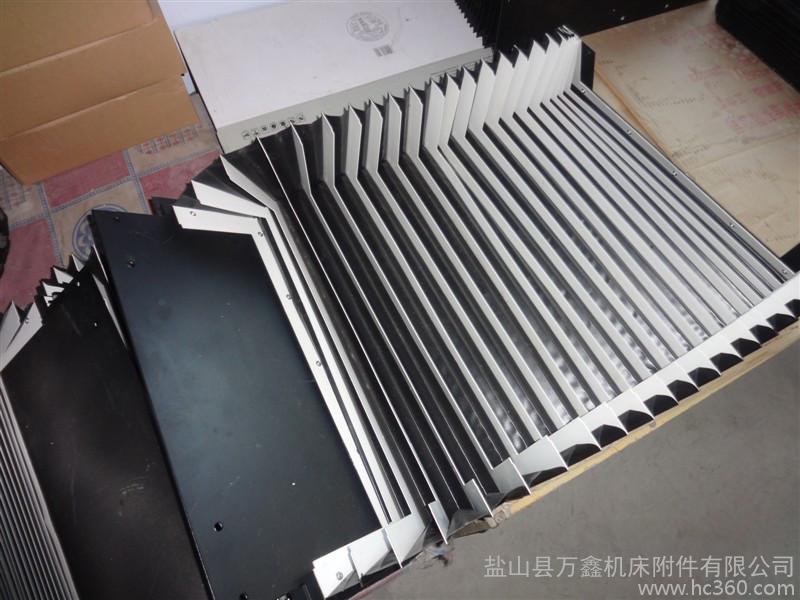

供应风琴护罩机床附件

详细信息

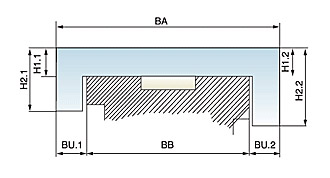

P.A.= 打开长度 B = 外侧宽度

P.C.= 闭合长度 a=外侧高度

行程＝打开长度 -闭合长度 x=折叠高度

计算闭合长度的公式

AP ＝一折的开度 =(x·2）-8
SM ＝纤维厚度*
SS ＝加强板厚*
SF ＝法兰厚度*
NP ＝褶的数目 =P.A./AP+2
P.C.=(SM.8+SS)*NP+(SF*·2)

例如 :
数据:折叠高度=15mm
打开长度=1000mm

opening of 1 fold = ( 15×2 ）-8 =22
一褶的开度＝1000/22+2 = 48

闭合长度=(0.25*×8+1*)×48+( 2***×2 )
闭合长度=3×48+4=148
闭合长度 =148mm

我们假定纤维材料的代码为“TEMAT151” .
我们假定加强板的厚度为1 毫米
我们假定法兰的厚度为2 毫米．

本数据表仅仅给出了我们所生产的热焊接保护罩的一种。如果你需要其他型式的保护罩请与我们工程设计部联系。

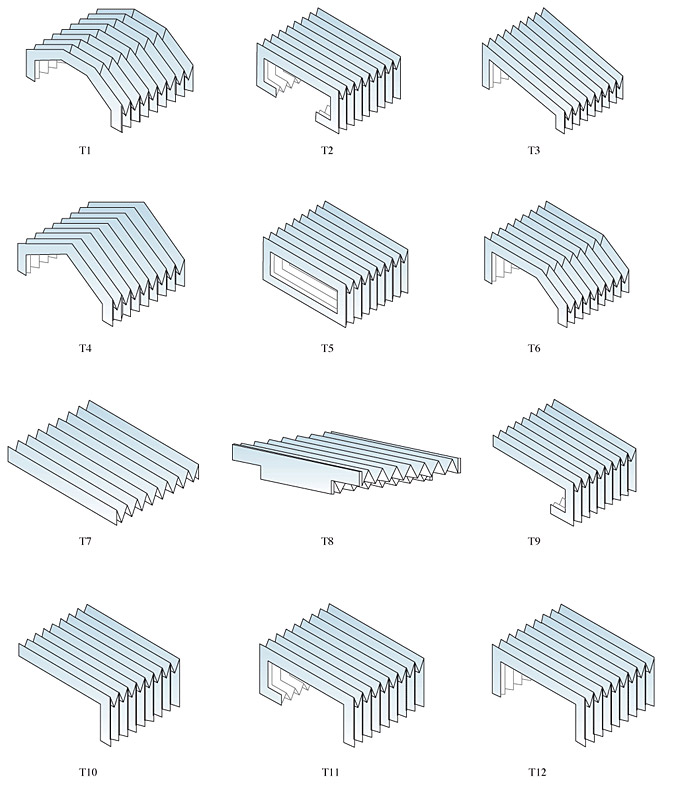

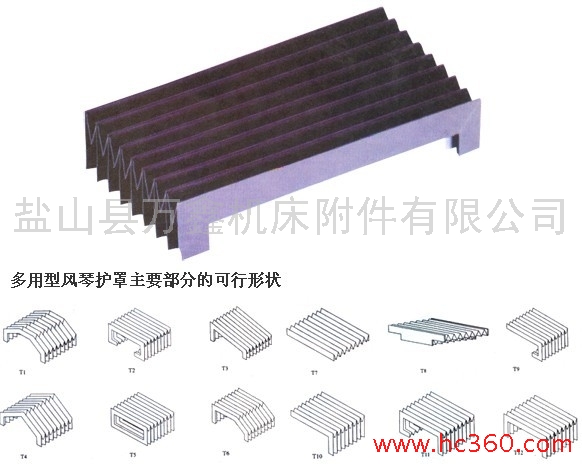

多用型护罩主要部分的可行形状

以下是多用型护罩．他们可以应用在任何机器工具上，幸亏了他们能变化多端的形状和占用有限的空间供设计选用。

计算高频焊接的护罩尺寸

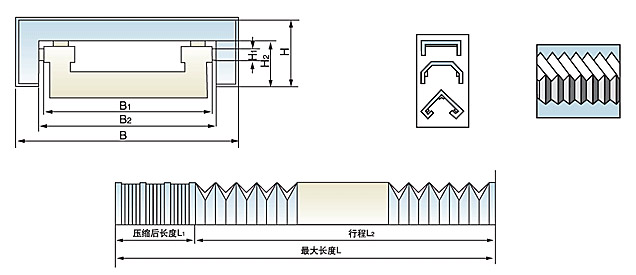

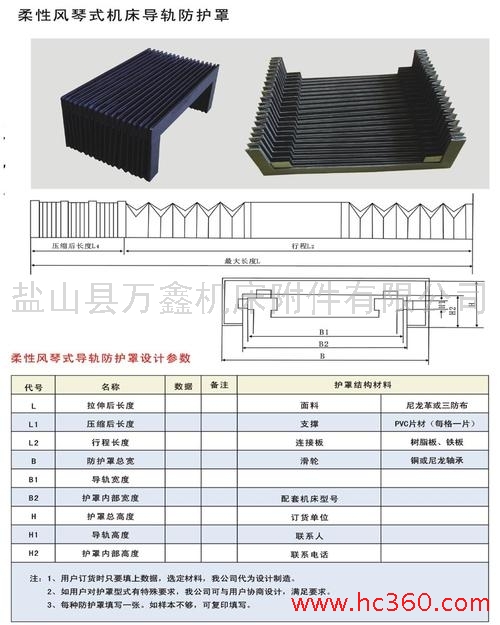

柔性风琴式导轨防护罩设计参数

代号	名称	数据	备注	护罩结构材料
L	拉伸后长度			面料	尼龙革或三防布
L1	压缩后长度			支撑	PVC 片材（每格一片）
L2	行程长度			连接板	树脂板、铁板
B	防护罩总宽			滑轮	铜或尼龙轴承
B1	导轨宽度				-
B2	护罩内部宽度			配套机床型号	-
H	护罩总高度			订货单位	-
H1	导轨高度			联系人	-
H2	护罩内部高度			联系电话	-
注：1 用户订货时只要填明以上数据、选定材料．我公司代为设计制造。
