材质 | 碳钢 45# 不锈铁 |
---|---|
产地 | 衡水景县 |
公称直径 | 20mm |
接管口径 | 10x2(mm) |
类型 | 接头 |
耐温 | -20-200(℃) |
耐压 | 40MPa |
适用范围 | 矿用液压支架等配件 |
用途 | 煤矿液压支架 |
种类 | 注液枪 |
安装形式 | 插入式 |
连接型式 | 快插 快拧 螺纹连接 |
经营模式 | 生产加工 |
品牌 | 龙煤 |
型号 | DZ-Q1 |
加工定制 | 是 |

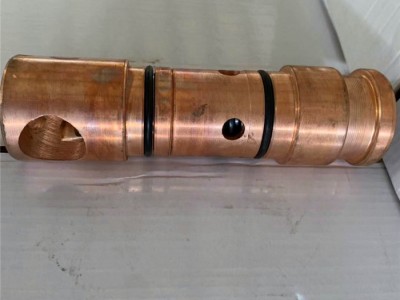

三用阀配件:限位套,压紧螺套,阀套,弹簧座,安全阀弹簧,调压螺丝,三用阀右阀筒。
控制外注式单体液压支柱的升柱、承载和降柱三个动作的阀组叫三用阀。
三用阀是由单向阀、安全阀和卸载阀件组成的。
三用阀是液压支柱的心脏,它用所有阀筒的螺纹装在支柱柱头上,并用阀筒上的O形密封圈与柱头密封。
DZF.OO三用阀是DZ矿用单体液压支柱上的一个主要部件,是支柱的心脏部分,它能完成支柱升柱,初撑和降柱工作,并能使支柱稳定在任一高度上,保持额定工作阻力使之成为恒阻式支柱,它能保证采煤工作面上有一个较安全的工作环境。
三用阀的规格很多,有DZF00B、下面我们以普通防飞型三用阀说明其参数。
额定工作压力:30~50MPa
安全阀允许**大溢流量:3L/min
工作液体:含1~2%M10或MDT乳化剂的乳化液
卸载力矩:<100N。m
故障分析及排除
储存
①三用阀储存时应排除净腔内液体,清洗干净,且涂低凝5号防锈液压油
②同时将进,回液口堵上塑料塞,并放置于清洁于干燥处保持干净
