| 测量范围 | 0-100000m3/h |
|---|---|
| 品牌 | 国科 |
| 型号 | LDK100 |
| 加工定制 | 是 |
| 特性级别 | 标准级 |

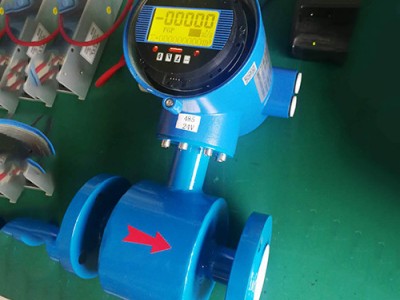

LDK100电磁流量计概述：LDK100电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线，属国内首创，技术达到国内水平。LDK100电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于电力、化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
性能特点
◆仪表结构简单、可靠，无可动部件，工作寿命长。
◆无截流阻流部件，不存在压力损失和流体堵塞现象。
◆无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
◆备有管道式、插入式等多种流量计型号。
◆采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
◆具备一体化和分离型两种型式。
◆高清晰度LCD背光显示。
技术参数
◆仪表精度：管道式0.5级、1.0级；插入式2.5级
◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
◆流速范围：0.2～8m/s
◆工作压力：1.6MPa
◆环境温度：-40℃～+50℃
◆介质温度：聚四氟乙烯衬里≤180℃
橡胶材质衬里≤65℃
◆防爆标志：ExmibdⅡBT4
◆防爆证号：GYB01349
◆外磁干扰：≤400A/m
◆外壳防护：一体化型： IP65；
分 离 型:传感器IP68(水下5米，仅限于橡胶衬里)
转 换 器：IP65
◆输出信号：4～20mA.DC，负载电阻0～750Ω
◆通讯输出：RS485或CAN总线
◆电气连接：M20×1.5内螺纹，φ10电缆孔
◆电源电压：90～220V.AC、24±10%V.DC
◆最大功耗：≤10VA
◆量程范围确认：一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，流速应不小于0.2m/s，应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h）
D:管道内径
V：流速（m/h）
电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。
◆参考流量范围
| 口径(mm) | 流量范围(m3/h) | 口径(mm) | 流量范围(m3/h) |
| φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
| φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
| φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
| φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
| φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
| φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
| φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
| φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
| φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
| φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
| φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
| φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
| φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
| φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |
技术参数选型表
| 型 号 | 代 码 | 注 释 | ||||||
| LDK100 | □ □ □ □ □ □ □ |
| ||||||
| 流量计类型 | O D |
|
|
|
|
|
| 一体化式 分体式 |
| 公称通径 | DN25～DN2600 |
|
|
|
|
| 用户自定 | |
| 公称压力 | 0.6～25MPa |
|
|
|
| 用户自定 | ||
| 电极材料 | A B C D E FG |
|
|
| 316L 哈氏合金B 哈氏合金C 钛 钽 铂合金 不锈钢涂覆碳化钨 | |||
| 衬里材料 | 1 2 3 4 5 |
|
| 聚四氟乙烯F4 聚全氟乙丙烯F46 聚氟合乙烯FS 聚录丁橡胶 聚氨脂橡胶 | ||||
| 输出方式 | R M T C |
| 0～10mA 4～20mA RS485 脉冲 | |||||
| 供电方式 | V0 V1 V2 | AC220V DC220V DC24V | ||||||
