| 产品认证 | 1 |
|---|---|
| 额定电流 | 1 |
| 额定电压 | 1 |
| 品牌 | 惠测电子 |
| 型号 | HC-226 |
| 加工定制 | 是 |
简介

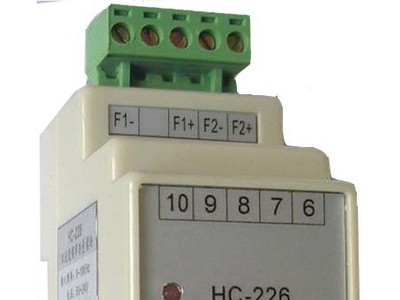

HC-226 模块可测量1～2路的交流或脉冲输入频率信号，通讯接口为RS-485口，MODBUS-RTU通讯协议，DC8～30V电源供电，频率测量范围为0～10K或0～100K各量程，信号的幅度3～500V各档可选（单通道型可低至20mV小信号输入）。可选1路的0／4～20mA或0／1～5V标准直流信号变送输出；
HC-226模块可应用于各种工业自动化测量与控制系统中。可测量压力、温度、流量等频率输出型传感器的输出频率信号，转换为485接口的数字信号返回主机；
具有高精度、高隔离、性能稳定、抗干扰能力强等特点；
标准DIN导轨(35mm)安装，插拔式端子接线，安装方便。
1.2、 功能特点
1.2.1. 测量1～2路的交流或脉冲输入频率信号，2通道信号输入光耦隔离
1.2.2. 测量频率数据的更新速率为0.25S～2S，根据输入频率值自动调整算法，因此无论在高频还是低频率输入时都有高的准确度
1.2.3. 通信规约采用标准Modbus-RTU方式，兼容性好，方便编程
1.2.4. 带ESD保护电路的RS-485通信接口
1.2.5. 宽工作电压DC8～30V，并具防接反保护功能
1.2.6. 采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可 靠性
1.2.7. 带LED指示工作状态，便于现场安装调试
1.2.8. 35mm 标准DIN导轨安装，插拔式端子接线，方便现场安装布线
1.3、 技术参数
1.3.1 2路交流/脉冲频率信号输入
1) 输入信号：交流或脉冲信号；
2) 输入频率标称值（Hz）：0～50、60、100、200、500、1K、2K、5K、10K、20K、50K、100K等各量程可选
3) 输入电压标称值：5V、12V、24V、100V、300V、500V各量程（226-B单通道型的可测量低至20mV小信号输入，测量范围可定制）；
4) 输入电压幅度范围： 30％～120％电压标称值可正确测量频率；
5) 输入阻抗：≥1KW／V；
6) 输入过载能力：1.2倍标称值可持续，2倍标称输入电压，可持续1s；
1.3.2 通讯接口
1) 接口类型：1路RS-485通讯接口
2) 通讯规约： MODBUS-RTU标准规约
3) 通讯地址：1～247可设置
4) 通讯速率：可设置1200、2400、4800、9600、19200、38400Bps；
5) 数据格式：可软件设置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2”
1.3.3 模拟量输出
1) 模拟量输出：可选1路
2) 输出信号：DC 0／4mA～20mA或0／1V～5V/10V可选
1.3.4 测量精度：±0.1%FS；模拟输出精度：±0.2%FS or ±0.5%FS；
1.3.5 隔离：频率输入光电隔离，电源与485信号共GND；
1.3.6 耐压强度：输入/输出/外壳间2000VAC/min；500VDC时＞100MΩ
1.3.7 电源
1) DC+8～30V供电，峰值电压不得超过+40V；典型功耗：≤0.3W；
1.3.8 工作环境
1) 工作温度：-20～+70℃；存放温度：-40～+85℃；
2) 相对湿度：5～95%，无结露（在40℃下）；
3) 海拔高度：0～3000米；
4) 环境：无**、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；
1.3.9 温度漂移：≤100ppm/℃(-10℃～＋60℃范围内)；
1.3.10 安装方式：35mm 标准DIN导轨安装
1.3.11 模块尺寸： 118×36×59mm
