安装方式 | 立式密封 |
---|---|
封装形式 | 环氧树脂电感 |
工作频率 | 高频 |
种类 | 电压互感器 |
品牌 | 宇国 |
型号 | JDZ9-10kv |
加工定制 | 是 |

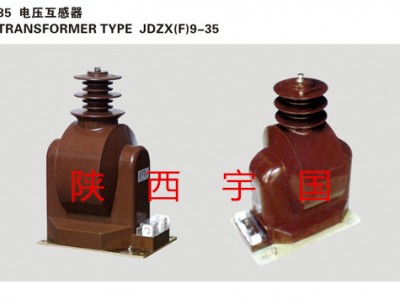

一、 产品概述
本型电压互感器户内式环氧树脂浇注半封闭式产品,适用于额定频率50HZ,额定电压10kV及电力系统中作电压、电能测量及继电保护用。
二、 产品结构
本产品为环氧树脂半封闭浇注绝缘结构,铁芯采用冷轧硅钢片叠装而成.并安装在浇注本外面,一次绕组两端为全绝缘结构环氧树脂浇注成型。本产品体积小、重量轻,安装仅占有有限空间。二次接线端子引出线端子的标志为a、b,或1a、1b,2a 2b,一次绕组端子标志为A、B,均在浇注体清晰注成,在夹件上的接地标志旁有接地镙栓供接地用,下部支架供安装用,安装方便,整体结构紧凑使用方便,端子标志
三、 本产品性能符合以下标准
1、 GB311-1997 《高压输变电设备的绝缘与配合》
2、 GB1207-2006 《电压互感器》
3、 JJG314-1994 《测量用电压互感器检定规程》
四、 使用条件
1、 环境温度-5℃~+40℃,相对湿度不大于80%。
2、 日平均温度不超过30℃。
3、 海拔高度1000m及以下。
4、 安装场所:无严重影响互感器绝缘的气体、蒸汽、灰尘、污垢
及其它,并无严重的震动和颠簸。
五、 主要技术参数
1、 额定绝缘水平
额定电压10kV:12/42/75kV。
2、 负荷功率因数:COS?=0.8(滞后)
3、 局部放电量符合GB1207-2006标准要求,其局部放电量不大于20PC。
4、 技术参数见下表:
型号 | 额定电压比(KV) | 准确等级 | 额定输出(VA) | 热极限输出(VA) | 额定绝缘水平(KV) |
JDZ-10
| 10000/100 10000/100/100 | 0.2 0.5 0.2/0.2 0.2/0.5 | 20 80 15/15 20/20 | 500 | 12/42/75 |
10000/220 10000/100/220 | 3 0.5/3 | 300 50/300 | 500/1000 | ||
10000/110 | 0.2 0.5 | 20 80 | 500 | ||
JDZ-3 | 3000/100 2000/100 | 0.5/1/3 | 30/50/80 | 200 |
|
JDZ-6 | 6000/100 6300/100 | 0.2,0.5 | 15,50 | 400 |
|
| 6000/100/100 6000/200 | 0.2/0.5 3 | 15/20 200 | 400
|
|
