| 焊接时间 | 3min |
|---|---|
| 产品别名 | 回流焊炉 |
| 电流 | 交流 |
| 动力形式 | 网带传动 |
| 工作电压 | 380V |
| 类型 | 无铅回流焊接机 |
| 用途 | 焊接 |
| 最大有效尺寸 | L3350×W700×1400 |
| 作用对象 | 金属 |
| 作用原理 | 逆变 |
| 材料及附件 | 锡条 |
| 品牌 | 广晟德 |
| 型号 | GSD-S6A |

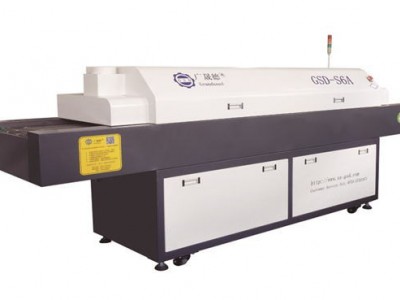

一、广晟德经济型六温区无铅回流焊机GSD-S6A整机技术参数
项 目 规 格 型 号
加热区数量： 上六下六
加热区长度： 2100mm
加热方式： 热风+红外
PCB**大宽度： 350mm
运输方向： 左→右
运输高度： 880±20mm
传送方式： 网带传动
运输速度： 0～2000mm/min
电源： 5线3相380V50HZ
正常运行功率/总功率： 3KW/20KW
升温时间： 15分钟
温度控制范围： 室温～300℃
温度控制方式； PID闭环控制，SSR驱动
温度控制精度： ±1℃
PCB板温度分布偏差： ±2℃
异常报警 ： 温度异常（恒温后超高温或超低温）
外形尺寸（L×W×H）： L3350*W700*1400mm
重量KG： 350KG
二、控制系统特点
1、温控采用PID智能运算的精密控制器，通过PID智能运算，采用进口大电流固态断电器无触点输出，安全，可靠。
2、可通过炉温测试仪对该机随时进行测试温度曲线,并作数据曲线进行分析，储存和打印；
3、自动监测显示温度，显示设备工作状态，利于随时监控设备；
4、特制强制热风循环结构系统，使PCB及元器件受热均匀，完全消除“阴影效应”。
三、性能优势
1、为了延长马达的使用寿命，我公司专业技术人员专业设计；使内部冷却循环对流，使马达周边温度降至到38℃左右。
2、**高温高速马达运风平稳，震动小，噪音低；
3、专业风轮设计，风速稳定，有效地防止PCB板受热时风的均匀性，达到**高的重复加热；
4、各温区采用强制独立循环，独立PID控制，上下独立加热方式，使炉腔温度准确，均匀，热容量大；
5、配备断电保护功能，保证断电后PCB板正常输出，不致损坏；根据传动力学的特点专业设计的移出功能**机构），断电后，产品能在几秒内移出炉外，安全方便，省时，省力。
四、产品结构优势
1、骨架外衣采用T:2.0国标鞍钢冷轧板制作，钢架结构合理，不易变形，焊接采用二保焊接，稳固坚实。，数控机床加工，上盖设计合理，可轻松打开，机械结构支撑,.，检查维护马达，方便简单。开启安全、省力。整机设计合理、高效、节能、安全、环保。
2、保温层采用**硅酸铝保温材料，多层保温炉膛设计，炉体外衣表面温度比环境温度高5度左右，有效的降低了工作环境温度，保温效果好，升温快，从室温到工作温度≤20min； 特殊炉胆设计，耗电量达同行**低。
3、炉膛打开更加方便，安全棒支撑保护，安全可靠;加温模块采用分体式组合，性能稳定，拆卸维护快捷，更换发热丝更加方便;内部全部采用合金铝板，数控加工而成，尺寸**，做工精细，解除了传统回流焊内部脱漆，变形等不良情况；无铅环保设计，并通过CE，ROHS认证，机外噪音仅达50DB。
4、合理的机械传动部分，精密机床加工而成， PCB板的传送方式采用无级调速，网带输送，稳定性**；不会出现传统回流焊的不良现象。如：链条卡死，网带抖动.
5、独立控制的冷却系统，强制空气冷却；PCB板出机后温度≤50℃。
五、交货期限：定货15个工作日交货。
六、包装方式：采用 保护膜_材料包装，方式由乙方自定。
七、送货方式：免费送货至贵公司的工厂(深圳地区)。
八、付款方式：合同签定首付合同总额50% 作为定金，货到贵司再付合同总额40%，余款合同总额10% 在安装调试完毕后30天内付清。
九、提供票据：可提供17%**，但需另加10%税费（收到全额货款后，一周内提供**）。
十、售后服务：整机一年内免费保修，零配件免费更换，三年内免收人工费、四年内每年为您做一次免费大保养，终身维护，免费为贵司安装、调试、试产、 培训生产操作人员等服务，（设有24小时专线服务电话：0755-27321971）。
